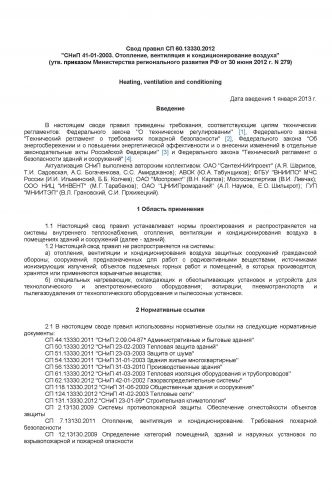

СНИП 41-01-2003 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНГИРОВАНИЕ Действующий
СНИП 41-01-2003 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНГИРОВАНИЕ

Действующий

СНИП 2.04.05-91. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ Действующий
СНИП 2.04.05-91. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ

Действующий

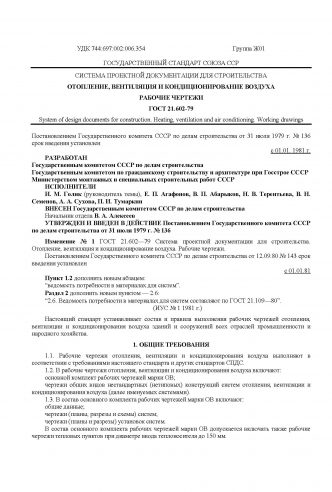

ГОСТ 21.602
ГОСТ 21.602

Справочник Расходные материалы

ШИНА МОНТАЖНАЯ

Шинорейка необходима при изготовлении фланцев прямоугольных воздуховодов как на производстве, так и на месте монтажа. Шинорейка оцинкованная № 20, № 30 используется для производства воздуховодов и вентиляционных изделий прямоугольного сечения. Рекомендуется использовать шину №30 при одной из сторон воздуховода равной или более одного метра. Характеристики:
МаркаМатериалТолщина металла, ммРазмеры, ммВес, кгШтук в упаковке
Для воздуховодов со стороной до 1000 мм
Шинорейка 20 Сталь оцинкованная 0,55 L=3000 1,05 10
Шинорейка 20 Сталь оцинкованная 0,65 L=3000 1,2 10
Для воздуховодов со стороной более 1000 мм
Шинорейка 30 Сталь оцинкованная 0,7 L=3000 1,7 10
Шинорейка 30 Сталь оцинкованная 0,8 L=3000 1,93 10

УГОЛОК

Уголок необходим для изготовления фланцев прямоугольных воздуховодов как на производстве, так и на месте монтажа. Характеристики:

МаркаМатериалТолщина металла, ммРазмеры, ммВес, кгШтук в упаковке
Для воздуховодов со стороной до 1000 мм
Уголок 65 Сталь с оцинкованным покрытием 2,5 65х18х2,5 0,04 300
Уголок 95 Сталь с оцинкованным покрытием 2,5 95х18х2,5 0,058 200
Для воздуховодов со стороной более 1000 мм
Уголок 105 Сталь с оцинкованным покрытием 2,5 105×27х2,5 0,084 150
Уголок 105 Сталь с оцинкованным покрытием 3,0 105×27х3,0 0,1 150

СКОБА ДЛЯ СТЯЖКИ ФЛАНЦЕВ (С БОЛТОМ)

Используется для повышения герметичности места соединений двух прямоугольных воздуховодов. Скобу необходимо устанавливать, если расстояние между двумя точками крепления более 300 мм и в системах с повышенными требованиями к герметичности через каждые 150 мм. Скоба для стяжки фланцев воздуховодов — скоба изготавливается из черного металла методом штамповки с последующим оцинкованием, комплектуется болтом М8. Толщина металла – 3,0мм.

Марка

Материал

Толщина металла, мм

Размеры, мм

Вес, кг

Штук в упаковке

Скоба для стяжки фланцев (с болтом)

Сталь с покрытием

М8х25

35х20

0,054

300

БОЛТ С ПОЛНОЙ РЕЗЬБОЙ DIN933 / DIN558

Головка болта шестигранная, резьба метрическая, полная. Болт изготовлен из конструкционной оцинкованной стали.Применяется для крепления листового металла в машиностроении и при производстве мебели.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Количество шт. в кг
М6х20 0,0057 175
М6х25 0,0065 155
М6х30 0,0074 135
М6х40 0,0091 110
М8х20 0,0118 85
М8х25 0,0133 75
М8х30 0,0149 67
М8х35 0,0167 60
М8х40 0,0182 55
М10х20 0,0213 47
М10х25 0,0238 42
М10х30 0,0256 39
М10х35 0,0278 36
М10х40 0,0303 33

ГАЙКА ШЕСТИГРАННАЯ DIN934

Гайка шестигранная представляет собой деталь с внутренней резьбой, которая вместе с винтом или болтом составляет винтовую пару. Гайки используются для крепления и соединения узлов и устройств наряду с винтами, болтами, резьбовой шпилькой.Предназначены они, в основном, для крепежа элементов трубопровода, механизмов, строительных конструкций. Применяются в строительстве, народном хозяйстве, машиностроении.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Количество шт. в кг
М6 0,0021 480
М8 0,0045 220
М10 0,0100 100

ГАЙКА СОЕДИНИТЕЛЬНАЯ / ПЕРЕХОДНАЯ DIN6334

Гайка соединительная предназначена для конструкционных соединений резьбовых элементов (шпилек, болтов и др.). Гайку можно использовать также в комплекте с шайбой.Соединительная гайка производится из стали, сверху покрывается цинком для повышения прочности изделия, имеет белое пассирование.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Упаковка, шт.
М6х10х18 0,0090 100
М8х13х23 0,0190 100
М10х17х30 0,0410 100

ШАЙБА ПЛОСКАЯ DIN125

Шайбу применяют для предохранения поверхности детали от повреждения гайкой при затяжке, увеличения опорной площади гайки, головки болта или винта, для устранения возможности самоотвинчивания гаек при вибрации и других случаях.Изготавливают шайбы вырубкой из листового материала или точением из пруткового металла.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Количество шт. в кг
М6 0,0010 1050
М8 0,0017 600
М10 0,0033 300

ШАЙБА УСИЛЕННАЯ DIN9021

Шайбу применяют для предохранения поверхности детали от повреждения гайкой при затяжке, увеличения опорной площади гайки, головки болта или винта, для устранения возможности самоотвинчивания гаек при вибрации и других случаях.Изготавливают шайбы вырубкой из листового материала или точением из пруткового металла.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Количество шт. в кг
М6 0,0025 400
М8 0,0059 170
М10 0,0116 86

АНКЕР ЗАБИВНОЙ

Забивной анкер (цанга) применяется в основном для крепления подвесных конструкций или креплений с относительно не большой нагрузкой и большой длинной крепления, в связи с этим часто применяется с метровой или двухметровой шпилькой, так же нередко монтируется в паре с обычными болтами.Анкер выпускается двух видов: стальной и латунный.
Стальной анкер состоит из двух частей: распорной гильзы и расклинивающего элемента внутри. Латунная цанга, в силу мягкости металла изготовления, не имеет расклинивающего элемента и состоит только из гильзы. У стальной и латунной цанги гильза до половины рассечена на 4 части и имеет насечки для предотвращения проворачивания в бетоне. Латунная цанга благодаря материалу изготовления прочнее стальной крепиться в материал и может применяться в рыхлом материале, например кирпиче.

МОНТАЖ:

В предварительно подготовленное отверстие вставляют анкер и вкручивают резьбовую шпильку. Стальной анкер необходимо сначала расклинить (ударить керном по сердцевине до фиксации ее в материале), затем вкрутить шпильку или болт.

Материал использования забиваемого анкера: бетон, полнотелый кирпич, природный камень.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Упаковка, шт.
М6/8х25 0,0064 100
М8/10х30 0,0122 100
М10/12х40 0,0214 50
М12/16х50 0,0547 50
М16/20х65 0,1081 25

ЗАКЛЕПКА ВЫТЯЖНАЯ DIN7337

Заклепки вытяжные – это металлические крепежные изделия, предназначенные для создания неразъемного соединения листовых элементов. Заклепки вытяжные состоят из стержня цилиндрической формы и гильзы, закрепленной на одном конце стержня. Принцип закрепления деталей, заключается в создании головки на свободном конце стержня при использовании специальных приспособлений. Заклепочный инструмент захватывает и вытягивает стержень, который в свою очередь тянет гильзу. При сжатии гильзы образуется головка, и происходит скрепление листов материала.Применяется для неразъемного соединения тонколистовых металлов, профилей и других твердых материалов и конструкций, доступных для монтажа только с одной стороны. Монтаж осуществляется с помощью специального инструмента – заклепочника. В строительстве заклепки вытяжные используются при монтаже облицовочных материалов.Корпус заклепки изготавливается из алюминия, стержень — из обычной или нержавеющей стали.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Упаковка, шт.
3,2 x 8 0,0010 1000
4,0 x 8 0,0016
4,0 x 12 0,0018

САМОРЕЗ С ПРЕССШАЙБОЙ

Саморезы с прессшайбой производятся из легированной стали, а также имеют цинковое покрытие. Саморез с прессшайбой и конусообразной головкой выполнен таким образом, что может иметь два варианта исполнения. В первом случае это острый наконечник стержня, а во втором — сверловидный наконечник.Применяется для крепления листового металла и других листовых материалов к металлическим и деревянным конструкциям. Используется без предварительного сверления при толщине металлического листа до 0,9мм (острый наконечник) и до 2 мм (сверловидный наконечник).

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Упаковка, шт.
острый
4,2×13 0,0014 1000
4,2×16 0,0016
4,2×19 0,0018
сверло
4,2×13 0,0015 1000
4,2×16 0,0016
4,2×19 0,0020

САМОРЕЗ С ШЕСТИГРАННОЙ ГОЛОВКОЙ (ШУРУП-ГЛУХАРЬ) DIN571

Шуруп для крепления лаг и реек конструктивно представлен в виде металлического стержня с редкой резьбой под дерево. Головка у этих шурупов имеет шестигранную форму, под ключ или шестигранную биту. Резьба, в зависимости от типоразмера шурупа, располагается на все длину или немного не доходит до шляпки.Применяется для крепления лаг, реек, сборки деревянных конструкций, сантехнических креплений и других целей, когда требуется мощное закрепление. Применяют для монтажа в бетон или кирпич совместно с пластмассовыми и металлическими универсальными дюбелями. Часто с шурупом используется шайба увеличенная DIN9021 для увеличения площади соприкосновения.Шуруп изготавливается из стали с покрытием белым цинком.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Упаковка, шт.
6х40 0,0082 500
6х50 0,0096 250
6х60 0,0112 250
6х70 0,0128 200
6х80 0,0144 200
8х40 0,0156 200
8х50 0,0182 150
8×60 0,0209 150
8х70 0,0236 100
8х80 0,0265 100
8х90 0,0294 100
8х100 0,0320 100
10×50 0,0321 100
10×60 0,0365 70
10×70 0,0407 50
10×80 0,0452 50
10×90 0,0499 50
10×100 0,0540 50

ШПИЛЬКА РЕЗЬБОВАЯ DIN975

Шпилька с метрической резьбой предназначена для наращивания крепежных конструкций с метрической резьбой, подвески воздуховодов, систем вентиляции на потолочных перекрытиях, соединения подвесных приспособлений, установки рекламных щитов. Для удлинения конструкций на основе резьбовой шпильки используют соединительные гайки.Применяется длиной 1м и 2м.

ХАРАКТЕРИСТИКИ:

Размер, ммВес, кг/шт.Упаковка, шт.
6х1000 0,1793 100
8х1000 0,3168 50
10х1000 0,5000 25
6х2000 0,3586 50
8х2000 0,6336 25
10х2000 1,0000 25

ШПИЛЬКА САНТЕХНИЧЕСКАЯ

Шпилька сантехническая состоит из металлического стержня, с одной стороны которого метрическая резьба, с другой — самонарезная. Между резьбами у шпильки расположен шестигранник.Рекомендуются для крепления элементов конструкций в деревянное или твердое строительное основание. При этом шурупная часть шпильки заворачивается в предварительно подготовленное отверстие деревянного основания или в соответствующего размера дюбель при закреплении в строительное основание. Монтаж конструкции осуществляется с помощью шайб и гаек.Резьба однозаходная для шурупной части, метрическая для другой части.
ОбозначениеДиаметр метрической резьбы, ммОбщая длина, ммВес, кг/шт.
8х60 М8 60,00 0,0164
8х80 М8 80,00 0,0225
8х100 М8 100,00 0,0285
8х120 М8 120,00 0,0352
8х140 М8 140,00 0,042
8х180 М8 180,00 0,054
10х100 М10 100,00 0,0455
10х120 М10 120,00 0,055
10х140 М10 140,00

ПРОФИЛЬ С-ОБРАЗНЫЙ ОЦИНКОВАННЫЙ (ТРАВЕРСА МОНТАЖНАЯ)

Траверса монтажная – профильное изделие из оцинкованной или нержавеющей стали. Один из наиболее распространенных вариантов использования траверсы монтажной – при проведении работ по оборудованию систем вентиляции. Применяется при монтаже различных инженерных систем для крепления вентиляционных воздуховодов круглого и прямоугольного сечения, труб водоснабжения и отопления, лотков и кабелей, для монтажа стеллажей, консолей, несущих конструкций различного типа. Траверса (профиль С-образный) отлично подходит для сборки конструкций, регулируемых по горизонтальной и вертикальной осям. Также траверса может использоваться при сборке консолей, несущих конструкций любых типов.Для повышения плотности прилегания, звукоизоляции и уменьшения вибрации между траверсой и воздуховодом устанавливается специальный резиновый профиль. При креплении воздуховода при помощи монтажной траверсы его целостность не нарушается саморезами, поэтому этим способом крепления предпочтительно пользоваться при монтаже теплоизолированных воздушных каналов.Профиль С-образный изготовлен из оцинкованной стали.
При отрезке профиля необходимой длины рекомендуется окрашивать торцы для предотвращения коррозии.

Характеристики:

Размер, ммДлина, мВес, кг/шт.
20х30х1,5 3 2,61
38х40х1,5 3 3,96

СТРУБЦИНА МОНТАЖНАЯ

Струбцина предназначена для крепления трубопроводов, воздуховодов и спринклерных установок к стальным балкам, обладает высокой несущей способностью. Она обеспечивает крепление к балке без сварки и сверления, возможность последующей выверки на балке. Струбцина может использоваться для подвешивания шпилек и резьбовых стержней для крепления хомутов или траверс из монтажных профилей.Струбцина поставляется в двух исполнениях: безрезьбовом и с внутренней резьбой.Монтаж:
Для крепления хомута в безрезьбовое сквозное отверстие в струбцине вводится шпилька. На другой конец шпильки прикручивается хомут вентиляционный. Шпилька удерживается путем навинчивания гайки на верхнем конце. Безрезьбовую струбцину в отличие от струбцины с внутренней резьбой можно регулировать по высоте и по окончании монтажа трубы. В безрезьбовом сквозном отверстии шпильку можно свободно перемещать вверх, без движения ввинчивания. Благодаря этому нет опасности, что за счет движения завинчивания шпильки ослабится соединение с хомутом. После этого положение фиксируется путем затягивания контргайки.

Размер,

мм

Упаковка,

шт

Допустимая нагрузка,

кг

Вес,

кг

М8

50

235

0,1660

М10

325

0,1700

Справочник Стальной прокат

ПРОКАТ ЛИСТОВОЙ (ГОСТ 19903-74 И 19904-90)

Толщина S, ммМасса 1м 2 листа, кгм 2 в тонне
0,4 3,140 318,47
0,45 3,533 283,05
0,5 3,925 254,78
0,55 4,318 231,59
0,6 4,710 212,31
0,65 5,103 195,96
0,7 5,495 181,98
0,8 6,280 159,24
0,9 7,065 141,54
1,0 7,850 127,39
1,2 9,420 106,16
1,4 10,990 90,99
1,5 11,775 84,93
1,7 13,345 74,93
1,8 14,130 70,77
1,9 14,915 67,05
2,0 15,700 63,69
2,5 19,625 50,96
3,0 23,550 42,46
3,5 27,475 36,40
4,0 31,400 31,85
5,0 39,250 25,48
6,0 47,100 21,23
7,0 54,950 18,20
8,0 62,800 15,92
9,0 70,650 14,15
10,0 78,500 12,74
12,0 94,200 10,62
14,0 109,900 9,10
16,0 125,600 7,96
18,0 141,300 7,08

УГОЛОК РАВНОПОЛОЧНЫЙ (ГОСТ 8509-93)

РазмерыМасса 1м, кгМетров в тонне
bt
20 3,0 0,89 1123,60
20 4,0 1,15 869,57
25 3,0 1,12 892,86
25 4,0 1,46 684,93
28 3,0 1,27 787,40
30 3,0 1,36 735,29
30 4,0 1,78 561,80
32 3,0 1,46 684,93
32 4,0 1,91 523,56
35 3,0 1,60 625,00
35 4,0 2,10 476,19
35 5,0 2,58 387,60
40 3,0 1,85 540,54
40 4,0 2,42 413,22
40 5,0 2,98 335,57
45 3,0 2,08 480,77
45 4,0 2,73 366,30
50 4,0 3,05 327,87
50 5,0 3,77 265,25
50 6,0 4,47 223,71
56 4,0 3,44 290,70
56 5,0 4,25 235,29
63 4,0 3,90 256,41
63 5,0 4,81 207,90
63 6,0 5,72 174,83
70 4,5 4,87 205,34
70 5,0 5,38 185,87
70 6,0 6,39 156,49
70 7,0 7,39 135,32
70 8,0 8,37 119,47
75 5,0 5,80 172,41
75 6,0 6,89 145,14
75 7,0 7,96 125,63
75 8,0 9,02 110,86
75 9,0 10,70 93,46
80 5,5 6,78 147,49
80 6,0 7,36 135,87
80 7,0 8,51 117,51
80 8,0 9,65 103,63
90 6,0 8,33 120,05
90 7,0 9,64 103,73
90 8,0 10,93 91,49
90 9,0 12,20 81,97
100 6,5 10,06 99,40
100 7,0 10,79 92,68
100 8,0 12,25 81,63
100 10,0 15,10 66,23
100 12,0 17,90 55,87
100 14,0 20,63 48,47
100 16,0 23,30 42,92

УГОЛОК НЕРАВНОПОЛОЧНЫЙ (ГОСТ 8510-86)

РазмерыМасса 1м, кгМетров в тонне
Bbt
25 16 3,0 0,91 1098,9
32 20 3,0 1,17 854,7
32 20 4,0 1,52 657,9
40 25 3,0 1,48 675,7
40 25 4,0 1,94 515,5
40 25 5,0 2,37 421,9
45 28 3,0 1,68 595,2
45 28 4,0 2,20 454,5
50 32 3,0 1,90 526,3
50 32 4,0 2,40 416,7
56 36 4,0 2,81 355,9
56 36 5,0 3,46 289,0
63 40 4,0 3,17 315,4
63 40 5,0 3,91 255,7
63 40 6,0 4,63 216,0
63 40 8,0 6,03 165,8
70 45 5,0 4,39 227,8
75 50 5,0 4,79 208,8
75 50 6,0 5,69 175,7
75 50 8,0 7,43 134,6
80 50 5,0 4,49 222,7
80 50 6,0 5,92 168,9
90 56 5,5 6,17 162,1
90 56 6,0 6,70 149,3
90 56 8,0 8,77 114,0
100 63 6,0 7,53 132,8
100 63 7,0 8,70 114,9
100 63 8,0 9,87 101,3
100 63 10,0 12,14 82,4

ПАРАМЕТРЫ КВАДРАТА (ГОСТ 2591-88)

Сторона квадрата а, ммМасса 1м, кгМетров в тонне
6 0,283 3533,6
7 0,385 2597,4
8 0,502 1992,0
9 0,636 1572,3
10 0,785 1273,9
11 0,950 1052,6
12 1,130 885,0
13 1,330 751,9
14 1,540 649,4
15 1,770 565,0
16 2,010 497,5
17 2,270 440,5
18 2,540 393,7
19 2,820 354,6
20 3,140 318,5
21 3,460 289,0
22 3,800 263,2
23 4,150 241,0
24 4,520 221,3
25 4,910 203,7
26 5,300 188,7
27 5,720 174,8
28 6,150 162,6
29 6,600 151,5
30 7,060 141,6
32 8,040 124,4
34 9,070 110,3
35 9,620 104,0
36 10,170 98,3
38 11,240 89,0
40 12,560 79,6
42 13,850 72,2
45 15,900 63,0
46 16,610 60,2
48 18,090 55,3
50 19,620 51,0

ПРОКАТ КРУГЛЫЙ (ГОСТ 2590-88)

Диаметр, ммПлощадь поперечного сечения, мм 2Масса 1 м, кгМетров в тонне
5,0 19,63 0,154 6487,8
5,5 23,76 0,187 5361,9
6,0 28,27 0,222 4505,4
6,3 31,17 0,245 4086,6
6,5 33,18 0,260 3839,0
7,0 38,48 0,302 3310,1
8,0 50,27 0,395 2534,3
9,0 63,62 0,499 2002,4
10,0 78,54 0,617 1622,0
11,0 95,03 0,746 1340,5
12,0 113,10 0,888 1126,4
13,0 132,73 1,042 959,7
14,0 153,94 1,208 827,5
15,0 176,71 1,387 720,9
16,0 201,06 1,578 633,6
17,0 226,98 1,782 561,2
18,0 254,47 1,998 500,6
19,0 283,53 2,226 449,3
20,0 314,16 2,466 405,5
21,0 346,36 2,719 367,8
22,0 380,13 2,984 335,1
23,0 415,48 3,261 306,6
24,0 452,39 3,551 281,6
25,0 490,87 3,853 259,5
26,0 530,93 4,168 239,9
27,0 572,56 4,495 222,5
28,0 615,75 4,834 206,9
29,0 660,52 5,185 192,9
30,0 706,89 5,549 180,2
31,0 754,77 5,925 168,8
32,0 804,25 6,313 158,4
33,0 855,30 6,714 148,9
34,0 907,92 7,127 140,3
35,0 962,11 7,553 132,4
36,0 1017,88 7,990 125,2
37,0 1075,21 8,440 118,5
38,0 1134,11 8,903 112,3
39,0 1194,96 9,378 106,6
40,0 1256,64 9,865 101,4
41,0 1320,25 10,364 96,5
42,0 1385,44 10,876 91,9
43,0 1452,20 11,400 87,7
44,0 1520,53 11,936 83,8
45,0 1590,43 12,485 80,1
46,0 1661,90 13,046 76,7
47,0 1734,90 13,619 73,4
48,0 1809,56 14,205 70,4
50,0 1963,50 15,413 64,9

ШЕСТИГРАННИК (ГОСТ 2879-88)

Диаметр вписанного круга, ммМасса 1м, кгМетров в тонне
8 0,435 2298,8
9 0,551 1814,9
10 0,680 1470,5
11 0,823 1215,1
12 0,979 1021,5
13 1,150 869,6
14 1,330 751,9
15 1,530 653,6
16 1,740 574,7
17 1,960 510,2
18 2,200 454,5
19 2,450 408,2
20 2,720 367,6
21 3,000 333,3
22 3,290 303,9
24 3,920 255,1
25 4,250 235,3
26 4,590 217,9
28 5,330 187,6
30 6,120 163,4
32 6,960 143,7
34 7,860 127,2
36 8,810 113,5
38 9,820 101,8
40 10,880 91,9
42 11,990 83,4
47 14,950 66,9
48 15,660 63,9
50 16,990 58,8

ШВЕЛЛЕР (ГОСТ 8240-89)

№ швеллераВысота, ммВес 1 метра, кгДлина 1 тонны, м
С уклоном граней
5 50 4.84 206.61
6.5 65 5.9 169.49
8 80 7.05 141.84
10 100 8.59 116.41
12 120 10.4 96.15
14 140 12.3 81.3
16 160 14.2 70.42
16a 160 15.3 65.36
18 180 16.3 61.35
18a 180 17.4 57.47
20 200 18.4 54.35
22 220 21 47.62
24 240 24 41.67
27 270 27.7 36.1
30 300 31.8 31.45
33 330 36.5 27.4
36 360 41.9 23.87
40 400 48.3 20.7
С параллельными гранями
5П 50 4.84 206.61
6,5П 65 5.9 169.49
8П 80 7.05 141.84
10П 100 8.59 116.41
12П 120 10.4 96.15
14П 140 12.3 81.3
16П 160 14.2 70.42
16аП 160 15.3 65.36
18П 180 16.3 61.35
18аП 180 17.4 57.47
20П 200 18.4 54.35
22П 220 21 47.62
24П 240 24 41.67
27П 270 27.7 36.1
30П 300 31.8 31.45
33П 330 36.5 27.4
36П 360 41.9 23.87
40П 400 48.3 20.7

БАЛКА (ГОСТ 19425-74)

Номер двутавраВысота, ммВес 1 м, кгМетров в 1 тонне, м
14C 140 16,9 59,17
20C 200 27,9 35,84
20Ca 200 31,1 32,15
22C 220 33,1 30,21
27C 270 42,8 23,36
27Ca 270 47,0 21,28
36C 360 71,3 14,03
18M 180 25,8 38,76
24M 240 38,3 26,11
30M 300 50,2 19,92
36M 360 57,9 17,27
45M 450 77,6 12,89

ТРУБЫ КВАДРАТНЫЕ (ГОСТ 8639-82)

Размер, ммТолщина стенки, ммВес 1м, кгМетров в 1 тонне, м
10 1,0 0,269 3717,5
15 1,0 0,426 2347,4
1,5 0,605 1652,9
20 1,0 0,583 1715,3
1,5 0,841 1189,1
2,0 1,075 930,2
25 1,0 0,740 1351,4
1,5 1,070 934,6
2,0 1,390 719,4
2,5 1,680 595,2
3,0 1,950 512,8
30 2,0 1,700 588,2
2,5 2,070 483,1
3,0 2,420 413,2
3,5 2,750 363,6
4,0 3,040 328,9
32 4,0 3,300 303,0
35 2,0 2,020 495.0
2,5 2,460 406,5
3,0 2,890 346,0
3,5 3,300 303,0
4,0 3,670 272,5
5,0 4,370 228,8
36 4,0 3,800 262,2
40 2,0 2,330 429,2
40 2,0 2,330 429.2
2,5 2,850 350,9
3,0 3,360 297,6
3,5 3,850 259,7
4,0 4,300 232,6
5,0 5,160 193,8
6,0 5,920 168,9
42 3,0 3,550 281,7
3,5 4,070 245,7
4,0 4,560 219,3
5,0 5,470 182,8
6,0 6,300 158,7
45 3,0 3,830 261,1
3,5 4,400 227,3
4,0 4,930 202,8
5,0 5,940 168,4
6,0 6,860 145,8
7,0 7,690 130,0
8,0 8,430 118,6
50 3,0 4,310 232,0
3,5 4,940 202,4
4,0 5,560 179,9
5,0 6,730 148,6
6,0 7,800 128,2
7,0 8,790 113,8
8,0 9,690 103,2
60 3,5 6,040 165,6
4,0 6,820 146,6
5,0 8,300 120,5
6,0 9,690 103,2
7,0 11,000 90,9
8,0 12,200 82,0
65 6,0 10,630 94,1
70 4,0 8,070 123,9
5,0 9,870 101,3
6,0 11,570 86,4
7,0 13,190 75,8
8,0 14,710 68,0
80 4,0 9,330 107,2
5,0 11,440 87,4
6,0 13,460 74,3
7,0 15,380 65,0
8,0 17,220 58,1
90 5,0 13,000 76,9
6,0 15,340 65,2
7,0 17,580 56,9
8,0 19,730 50,7
100 6,0 17,220 58,1
7,0 19,780 50,6
8,0 22,250 44,9
9,0 24,620 40,6
110 6,0 19,110 52,3
7,0 21,980 45,5
8,0 24,760 40,4
9,0 27,450 36,4
120 6,0 20,990 47,6
7,0 24,180 41,4
8,0 27,270 36,7
9,0 30,280 33,0
140 6,0 24,760 40,4
7,0 28,570 35,0
8,0 32,290 31,0
9,0 35,930 27,8
150 7,0 30,770 32,5
8,0 34,810 28,7
9,0 38,750 25,8
10,0 42,610 23,5
180 8,0 42,340 23,6
9,0 47,230 21,2
10,0 52,030 19,2
12,0 61,360 16,3
14,0 70,330 14,2

ПРОФНАСТИЛ (ГОСТ 24045-94)

МаркаВысота профиля, ммМонтажная ширина, ммФакт. ширина, ммКол-во в тоннеВес 1м 2 , кгШирина заготовки
C10-1000-0,6 10 1000 1022 10 5,6 1100
C10-1000-0,7 10 1000 1022 10 6,5 1100
C15-1000-0,6 15 1000 1018 10 6,4 1250
C15-1000-0,7 15 1000 1018 10 7,4 1250
C18-1000-0,6 18 1000 1023 10 6,4 1250
C18-1000-0,7 18 1000 1023 10 7,4 1250
C21-1000-0,6 21 1000 1051 5 6,4 1250
C21-1000-0,7 21 1000 1051 5 7,4 1250
HC35-1000-0,6 35 1000 1060 5 6,4 1250
HC35-1000-0,7 35 1000 1060 5 7,4 1250
HC35-1000-0,8 35 1000 1060 5 8,4 1250
HC44-1000-0,7 44 1000 1052 4 8,3 1400
HC44-1000-0,8 44 1000 1052 4 9,4 1400
C44-1000-0,7 44 1000 1047 5 7,4 1250
H57-750-0,6 57 750 801 4 7,5 1100
H57-750-0,7 57 750 801 4 8,7 1100
H57-750-0,8 57 750 801 4 9,8 1100
H60-845-0,7 60 845 902 4 8,8 1250
H60-845-0,8 60 845 902 4 9,9 1250
H60-845-0,9 60 845 902 4 11,1 1250
H75-750-0,7 75 750 800 4 9,8 1250
H75-750-0,8 75 750 800 4 11,2 1250
H75-750-0,9 75 750 800 4 12,5 1250
H114-600-0,8 114 600 646 3 14,0 1250
H114-600-0,9 114 600 646 3 15,6 1250
H114-600-1,0 114 600 646 3 17,2 1250
H114-750-0,8 114 750 807 3 12,5 1400
H114-750-0,9 114 750 807 3 14,0 1400
H114-750-1,0 114 750 807 3 15,4 1400

Cправочник Таблица цветов RAL

Таблица цветов RAL

желтые оттенки код RAL название цвета
  RAL 1000 зелёно-бежевый
  RAL 1001 бежевый
  RAL 1002 песочно-желтый
  RAL 1003 сигнальный желтый
  RAL 1004 желто-золотой
  RAL 1005 медово-желтый
  RAL 1006 кукурузно-желтый
  RAL 1007 нарциссово-желтый
  RAL 1011 коричнево-бежевый
  RAL 1012 лимонно-желтый
  RAL 1013 жемчужно-белый
  RAL 1014 слоновая кость
  RAL 1015 светлая слоновая кость
  RAL 1016 желтая сера
  RAL 1017 шафраново-желтый
  RAL 1018 цинково-желтый
  RAL 1019 серо-бежевый
  RAL 1020 оливково-желтый
  RAL 1021 рапсово-желтый
  RAL 1023 транспортно-желтый
  RAL 1024 охра желтая
  RAL 1026 люминесцентный желтый
  RAL 1027 карри желтый
  RAL 1028 дынно-желтый
  RAL 1032 желтый ракитник
  RAL 1033 георгиново-желтый
  RAL 1034 постельно-желтый
  RAL 1035 перламутрово-бежевый
  RAL 1004 перламутрово-золотой
  RAL 1037 желто-золотой
оранжевые оттенки код RAL название цвета
  RAL 2000 желто-оранжевый
  RAL 2001 красно-оранжевый
  RAL 2002 алый
  RAL 2003 постельно-оранжевый
  RAL 2004 оранжевый
  RAL 2005 люминесцентный оранжевый
  RAL 2007 люминесцентный ярко-оранжевый
  RAL 2008 ярко-красно-оранжевый
  RAL 2009 транспортный оранжевый
  RAL 2010 сигнальный оранжевый
  RAL 2011 насыщенный оранжевый
  RAL 2012 лососёво-оранжевый
  RAL 2013 перламутрово-оранжевый
красные оттенки код RAL название цвета
  RAL 3000 огненно-красный
  RAL 3001 сигнальный красный
  RAL 3002 карминно-красный
  RAL 3003 рубиново-красный
  RAL 3004 пурпурно-красный
  RAL 3005 винно-красный
  RAL 3007 чёрно-красный
  RAL 3009 оксид-красный
  RAL 3011 коричнево-красный
  RAL 3012 бежево-красный
  RAL 3013 томатно-красный
  RAL 3014 розовый антик
  RAL 3015 светло-розовый
  RAL 3016 кораллово-красный
  RAL 3017 розовый
  RAL 3018 клубнично-красный
  RAL 3020 транспортный красный
  RAL 3022 лососёво-красный
  RAL 3024 люминисцентный красный
  RAL 3026 люминисцентный ярко-красный
  RAL 3027 малиново-красный
  RAL 3028 красный
  RAL 3031 ориент красный
  RAL 3032 перламутрово-рубиновый
  RAL 3033 перламутрово-розовый
фиолетовые оттенки код RAL название цвета
  RAL 4001 красно-сиреневый
  RAL 4002 красно-фиолетовый
  RAL 4003 вересково-фиолетовый
  RAL 4004 бордово-фиолетовый
  RAL 4005 сине-сереневый
  RAL 4006 транспортный пурпурный
  RAL 4007 пурпурно-фиолетовый
  RAL 4008 сигнальный фиолетовый
  RAL 4009 пастельно-фиолетовый
  RAL 4010 телемагента
  RAL 4011 перламутрово-фиолетовый
  RAL 4012 перламутрово-ежевичный
синие оттенки код RAL название цвета
  RAL 5000 фиолетово-синий
  RAL 5001 зелёно-синий
  RAL 5002 ультрамариново-синий
  RAL 5003 сапфирово-синий
  RAL 5004 чёрно-синий
  RAL 5005 сигнально-синий
  RAL 5007 бриллиантово-синий
  RAL 5008 серо-синий
  RAL 5009 лазурно-синий
  RAL 5010 горечавково-синий
  RAL 5011 стально-синий
  RAL 5012 голубой
  RAL 5013 кобальтово-синий
  RAL 5014 голубино-синий
  RAL 5015 небесно-синий
  RAL 5017 транспортный синий
  RAL 5018 бирюзово-синий
  RAL 5019 капри синий
  RAL 5020 океанская синь
  RAL 5021 водная синь
  RAL 5022 ночной синий
  RAL 5023 отдалённо синий
  RAL 5024 пастельно-синий
  RAL 5025 перламутрово-горечавково-синий
  RAL 5026 перламутровый ночной синий
зеленые оттенки код RAL название цвета
  RAL 6000 патиново-зелёный
  RAL 6001 изумрудно-зеленый
  RAL 6002 лиственно-зелёный
  RAL 6003 оливково-зелёный
  RAL 6004 сине-зелёный
  RAL 6005 зелёный мох
  RAL 6006 серо-оливковый
  RAL 6007 бутылочно-зелёный
  RAL 6008 коричнево-зелёный
  RAL 6009 пихтовый зелёный
  RAL 6010 травяной зелёный
  RAL 6011 резедово-зелёный
  RAL 6012 чёрно-зелёный
  RAL 6013 тростниково-зелёный
  RAL 6014 желто-оливковый
  RAL 6015 чёрно-оливковый
  RAL 5026 бирюзово-зелёный
  RAL 6017 майский зелёный
  RAL 6018 желто-зелёный
  RAL 6019 бело-зелёный
  RAL 6020 хромовый зелёный
  RAL 6021 бледно-зелёный
  RAL 6022 коричнево-оливковый
  RAL 6024 транспортный зелёный
  RAL 6025 папоротниково-зелёный
  RAL 6026 опаловый зелёный
  RAL 6027 светло-зелёный
  RAL 6028 сосновый зелёный
  RAL 6029 мятно-зелёный
  RAL 6032 сигнальный зелёный
  RAL 6033 мятно-бирюзовый
  RAL 6034 постельно-бирюзовый
  RAL 6035 перламутрово зелёный
  RAL 6036 перламутровый опаловый зелёный
  RAL 6037 зелёный
  RAL 6038 люминесцентный зелёный
серые оттенки код RAL название цвета
  RAL 7000 серая белка
  RAL 7001 серебристо-серый
  RAL 7002 оливково-серый
  RAL 7003 серый мох
  RAL 7004 сигнальный серый
  RAL 7005 мышино-серый
  RAL 7006 бежево-серый
  RAL 7008 серое хаки
  RAL 7009 зелёно-серый
  RAL 7010 брезентово-серый
  RAL 7011 железно-серый
  RAL 7012 базальтово-серый
  RAL 7013 коричнево-серый
  RAL 7015 сланцево-серый
  RAL 7016 антрацитово-серый
  RAL 7021 чёрно-серый
  RAL 7022 серая умбра
  RAL 7023 серый бетон
  RAL 7024 графитовый серый
  RAL 7026 гранитово-серый
  RAL 7030 каменно серый
  RAL 7031 сине-серый
  RAL 7032 галечный серый
  RAL 7033 цементно-серый
  RAL 7034 желто-серый
  RAL 7035 светло-серый
  RAL 7036 платиново-серый
  RAL 7037 пыльно-серый
  RAL 7038 агатовый серый
  RAL 7039 кварцовый серый
  RAL 7040 серое окно
  RAL 7042 транспортный серый А
  RAL 7043 транспортный серый Б
  RAL 7044 серый шелк
  RAL 7045 телегрей 1
  RAL 7046 телегрей 2
  RAL 7047 телегрей 4
  RAL 7048 перламутровый мышино-серый
коричневые оттенки код RAL название цвета
  RAL 8000 зелёно-коричневый
  RAL 8001 охра коричневая
  RAL 8002 сигнальный коричневый
  RAL 8003 глиняный коричневый
  RAL 8004 медно-коричневый
  RAL 8007 олень коричневый
  RAL 8008 оливково-коричневый
  RAL 8011 орехово-коричневый
  RAL 8012 красно-коричневый
  RAL 8014 сепия коричневый
  RAL 8015 каштаново-коричневый
  RAL 8016 махаон коричневый
  RAL 8017 шоколадно-коричневый
  RAL 8019 серо-коричневый
  RAL 8022 чёрно-коричневый
  RAL 8023 ораньжево-коричневый
  RAL 8024 бежево-коричневый
  RAL 8025 бледно-коричневый
  RAL 8028 терракотовый
  RAL 8029 перламутровый медный
чёрные и белые оттенки код RAL название цвета
  RAL 9001 кремово белый
  RAL 9002 светло-серый
  RAL 9003 сигнальный белый
  RAL 9004 сигнальный чёрный
  RAL 9005 чёрный янтарь
  RAL 9006 бело-алюминиевый
  RAL 9007 тёмно-алюминиевый
  RAL 9010 белый
  RAL 9011 графитно-чёрный
  RAL 9016 транспортный белый
  RAL 9017 транспортный чёрный
  RAL 9018 папирусно белый
  RAL 9022 перламутровый светло-серый
  RAL 9023 перламутровый тёмно-серый

Статьи

ПЕРЕЧЕНЬ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ ПО ВЕНТИЛЯЦИИ

ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ СИСТЕМ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ:

  • Акт индивидуального испытания оборудования;
  • Паспорт вентиляционной системы;
  • Свидетельство о поверке термоанемометра (заверенная копия);
  • Акт приемки системы вентиляции в эксплуатацию;
  • Исполнительные схемы систем;
  • Инструкция на щит автоматики с принципиальной электрической схемой;
  • Краткая инструкция пользования автоматикой вентиляции;
  • Технические характеристики установленного оборудования;
  • Акты скрытых работ с указанием номеров сертификатов;
  • Сертификаты на устанавливаемое оборудование и используемые материалы (заверенные копии);
  • Паспорта на устанавливаемое оборудование и применяемые материалы (заверенные);
  • Инструкции по эксплуатации на устанавливаемое оборудование;

ОБРАЗЕЦ АКТА ИНДИВИДУАЛЬНОГО ИСПЫТАНИЯ ОБОРУДОВАНИЯ

Акт

Индивидуального испытания оборудования.



г. Москва                                                                               «_01_»___сентября__2011 г.





ПРЕДСТВИТЕЛИ:

(указать организацию              Технического надзора

должность Ф.И.О)                 заказчика:  Селюн Д. _________________________________



Генерального подрядчика: Васин А. ____________________

Субподрядных  (монтажных) организаций:  ЗАО «ИК АВГУСТ»

Прыгунов А.



произвели индивидуальное испытание оборудования системы П1/В1 на объекте: г. Москва, Вознесенский пер., д. 9/2, помещение N3

В результате проведенного испытания выявлено: оборудование находится в рабочем состоянии, монтаж выполнен в соответствии с техническими условиями предприятия изготовителя.



Оборудование считать принятыми  и допущенными к  эксплуатационной наладке.









ПРЕДСТАВИТЕЛИ:

(подписи)                                  Технического надзора

заказчика Селюн Д. ____________________________



Генерального подрядчика_Васин А. ___________________



Субподрядных  (монтажных)

Организаций Прыгунов А. _____________________

ОБРАЗЕЦ АКТА ПРИЕМКИ СИСТЕМ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ

А к т

приемки систем приточно-вытяжной вентиляции

г. Москва «_01_»___сентября__2011 г.

ПРЕДСТАВИТЕЛИ: Авторского надзора: Ремизова И. ___________

Технического надзора заказчика: Селюн Д.____

Генерального подрядчика Васин А. __________

Субподрядных (монтажных) организаций:

ЗАО «ИК АВГУСТ» Прыгунов А.

Эксплуатационной организации___________________

______________________________________________

произвели приемку систем приточно-вытяжной вентиляции на объекте: г. Москва, Вознесенский пер., д. 9/2, помещение N3

Осмотром вентиляционных систем и проверкой установленного оборудования в действии установлено, что вентиляционные системы выполнены согласно проекту, СНиП.

Заказчиком и подрядчиком предъявлена следующая документация:

— акт индивидуального испытания оборудования;

— паспорт вентиляционной системы.

На основании осмотра, проверки в действии и предъявленной документации системы приточно- вытяжной вентиляции на объекте: г. Москва, Вознесенский пер., д. 9/2, помещение N3 считать принятыми и допущенными к эксплуатации.

ПРЕДСТАВИТЕЛИ: Авторского надзора _Ремизова И. __________________

Технического надзор заказчика __Селюн Д. _______________

Генерального подрядчика__Васин А. ______________

Субподрядных (монтажных) организаций Прыгунов А. В. _____________________

Эксплуатационной организации_____________________________

ОБРАЗЕЦ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ

АКТ

освидетельствования скрытых работ

N _1_ «_01__» __сентября__ 2011 г.

Объект капитального строительства Перепланировка жилых помещений для офиса, г. Москва, Вознесенский п-к, д. 9/2, пом. 3

(наименование, почтовый или строительный адрес объекта капитального строительства)

Представитель лица, осуществляющего подготовку проектной

документации: ЗАО «ИК АВГУСТ», проектировщик Ремизова И. Н._________ Приказ № 49 от 01 мая 2010 г._____________________________________________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Ответственный представитель лица, осуществляющего строительство,

выполнившего работы, подлежащие освидетельствованию:

ЗАО «ИК АВГУСТ»_Тех. директор Прыгунов А. В. Приказ № 56 от «29» мая 2010 г._

Инженер технадзора Селюн Д. Н._______________________________________________ (должность, фамилия, инициалы, реквизиты документа о представительстве)а также иные представители лиц, участвующих в освидетельствовании:

ООО «МВ-Строй», ответственный за производство работ Васин А. Н. ___________

прик.№10 от 10.01.10.

(наименование, должность, фамилия, инициалы, реквизиты документа о представительстве)

произвели осмотр работ, выполненных _ ЗАО «ИК АВГУСТ»________________

(наименование лица, осуществляющего строительство, выполнившего работы)

К освидетельствованию предъявлены следующие работы: монтаж воздуховодов_ оцинкованных и фасонных изделий, монтаж теплоизоляции воздуховодов, монтаж воздуховодов гибких,в зоне подвесных потолков на отметках: + 2.700
(наименование скрытых работ)

Работы выполнены по проектной документации 54-ОВ ЗАО «ИК АВГУСТ», лист 4_
Проектировщик – Ремизова И. Н. Приказ №49 от 01 мая 2010 г. ____________

(номер, другие реквизиты чертежа, наименование проектной документации, сведения о лицах, осуществляющих подготовку раздела проектной документации)

При выполнении работ применены Воздуховоды оцинкованные 0,55 мм толщиной, крепежные элементы: шпилька М8, Анкер латунный М8, Цанга М8, Болт, гайка,____ шайба М8, Перфолента металлическая, Уголки металлические 20-20, траверса 40,_ уплотнительная лента межфланцевая, воздуховоды гибкие РОСС RU.AB48.HO2370, HCOПБ.RU/ПРО19.Н.00032, ССПБ.RU.OП019.H00645, 77.МО.01.515.П.001939.08.07, РОСС RU.MH05.H00487
Сертификаты материалов (изделий), со ссылкой на сертификаты или другие документы, подтверждающие качество)

Предъявлены документы, подтверждающие соответствие работ
предъявляемым к ним требованиям:_ исполнительные схемы прилагаются_________

Даты: начала работ «01» _сентября 2010 г. окончания работ «01» _сентября_ 2011 г.

Разрешается производство последующих работ:
______________________ обустройство потолков _____________________________

(наименование работ, конструкций, участков сетей инженерно-технического обеспечения)

Акт составлен в ___4___ экземплярах.

Приложения:

Ответственный представитель лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию

Производитель работ ЗАО «ИК АВГУСТ» Прыгунов А. В.

(должность, фамилия, инициалы, подпись)

Представители иных лиц: _________________________________________________

Технический Заказчик Селюн Д. Б. (должность, фамилия, инициалы, подпись)

ООО «МВ-Строй» Васин А. Н.

(должность, фамилия, инициалы, подпись)

КРАТКАЯ ИНСТРУКЦИЯ ПОЛЬЗОВАНИЯ ВЕНТИЛЯЦИЕЙ НА ОБЪЕКТЕ

РЕСТОРАННЫЙ КОМПЛЕКТ ПЯТНИЦКОЕ ШОССЕ  Д. 12

  1. ОБЩИЕ ДАННЫЕ

Система вентиляции состоит из 4-х приточных установок (П1, П2, П3, П4) и 11-ти вытяжных вентиляторов (В1-В11). Приточные установки забирают воздух с улицы, нагревают до заданной температуры и подают воздух в помещения. Вытяжные вентиляторы вытягивают воздух из помещений. Каждая установка и вентилятор отвечает за вентиляцию конкретных помещений:

Приточные установки Вытяжные установки
П1 – Горячий цех 1 этажа; В1 – Горячий цех 1 этаж;
П2 – Залы на 1 этаже; В2 – Горячий цех 1 этаж;
П3 – Горячий цех 2 этажа; В3 – Залы 1 этажа;
П4 – Зал на 2 этаже; В4 – С/У 1 этаж;
  В5 – С/У 1,2 этажи;
  В6 – Горячий цех 2 этаж;
  В7 – Горячий цех 2 этаж;
  В8 – Зал 2 этажа;
  В9 – Медный зонт на 1 этаже;
  В10 – Подвал;
  В11 – Мангал.

Для обеспечения баланса по воздуху вентиляция в отдельных группах помещений должна работать согласованно:

Горячий цех 1 этажа: П1 + В1, В2

Залы 1 этажа: П2 + В3+ В10

Горячий цех 2 этаж: П3 + В6, В7

Зал 2 этаж: П4 + В8

Вытяжки из с/у (В4, В5) и вытяжка от мангала может работать независимо.

Если двери в здание плохо открываются или наоборот сильно открываются – это признак дисбаланса (например — работают только вытяжки при неработающем притоке).

Рекомендуемые параметры работы вентиляции:

П1, П2, П3, П4, В3, В10, В8, В4, В5 – работают непрерывно. При этом по умолчанию П1, П2, П3 П4 и В3, В8 установлены на 50% мощности (смотри ниже).

В1, В2, В6, В7, В11 (вытяжки от зонтов) включаются при необходимости (когда работаю плиты).



  1. УПРАВЛЕНИЕ

Управление всеми системами сосредоточено в двух местах:

В помещении ИТП расположено управление приточными установками и всеми вытяжками. Также дистанционное управление вытяжками вынесено в коридор 2 этажа.

УПРАВЛЕНИЕ ПРИТОЧНЫМИ УСТАНОВКАМИ:

— Для включения/выключения установок используется кнопка СТАРТ/СТОП расположенная внутри щита (за пластиковой прозрачной дверце) справа от контроллера (желтый экран).

— Для регулирования производительности систем П2 и П4 (залы 1-го и 2-го этажей) (увеличение и уменьшение подачи воздуха) от 50% до 100% необходимо плавно повернуть регулятор на частотном регуляторе (небольшая черная коробочка расположенная над каждым щитом автоматики П2 и П4) по часовой стрелке или наоборот. Значение на дисплее частотного регулятора будет меняться от 33 до 50 Гц или наоборот.

ВАЖНО: при изменении производительности П2 и П4 необходимо также одновременно увеличить/уменьшить производительность систем В3 и В8 (смотрите ниже).

На ночь все Приточные установки можно отключать.

— Для изменения температуры подаваемого воздуха используется контроллер внутри щита. Необходимо войти в меню контроллера нажав круглую кнопку, выбрать параметры SETHEAD со знаком солнышка, еще раз нажать круглую кнопку, при этом заданная температура (по умолчанию установлена 24 гр.) начнет мигать, и кнопками ВВЕРХ/ВНИЗ (расположенв сверху и снизу от круглой кнопки) выбрать необходимое значение, нажать круглую кнопку еще раз для подтверждения выбранных параметров, нажать кнопку ESC для выхода из меню. Эту операцию необходимо повторить для параметров SEATHEAT со знаком луны, SEATCOOL со знаком солнышка и SEATCOOL со знаком луны.

— Также контроллер может показать температуру подаваемого воздуха, температуру воздуха в помещении, температуру теплоносителя и другие параметры. Для просмотра этих парметров, более глубокого регулирования (настройки времени включения и выключения, задания прочих парметров) смотрите Сопроводительную документацию блока управления вентиляционной системой на русском языке.

ВАЖНО: Не потерять данную документацию, восстановить ее очень проблематично.

УПРАВЛЕНИЕ ВЫТЯЖНЫМИ УСТАНОВКАМИ:

— Вытяжные установки управляются из помещения ИТП (Большой щит напротив Щитов приточных установок) а также в помещении коридора на 2-м этаже.

В помещении ИТП на щите управления вытяжками выше кнопок ПУСК/СТОП расположены переключатели которые позволяют определять откуда данный вентилятор будет управляться – из помещения ИТП или дистанционно со второго этажа. По умолчанию установлено значение – Дистанционно.

— Также вентиляторы В3 и В8 имеют возможность регулирования производительности. Регуляторы скорости установлены в помещении ИТП рядом со щитом вытяжек (два серых ящика один над одним). Для увеличения/уменьшения производительности необходимо повернуть ручку регулятора в необходимое положение от 1 до 5. По умолчанию установлено положение 2.

ВАЖНО: При изменении скорости П2, П4 до максимальных значений (до 50 Гц) также менять мощность В3 и В8 до положения 4.

ПАСПОРТ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

Объект: помещения по адресу:
г. Москва, Вознесенский пер., д. 9/2, помещение N3
А. Общие сведения
1. Назначение системы: Приточно-вытяжная механическая общеобменная вентиляция
2. Местонахождение оборудования системы: П1/В1 расположена
за повесным потолком в помещении Холла (7)
В1, расположена за подвесным потолком в помещении с/у (9)
В2, расположена за подвесным потолком в помещении приемной-офиса (3)
В3, расположена за подвесным потолком в помещении шлюзовой камеры (1)
Б. Основные технические характеристики оборудования системы
1. Вентиляторы
Обозначение Данные Тип/модель Подача м.куб. час Полное давление Па Частота вращения С-1
П1/В1 VAM100FA DAIKIN 1040/940 150
В1 IRE 125 A 200 230
В2 IRE 125 A 200 230
В3 IRE 125 A 150 180
Примечание ________________________________________________________________________
___________________________________________________________________________________
2. Электродвигатели
Обозначение Данные Тип/модель Мощн. кВт Частота вращения С-1
П1/В1 VAM100FA DAIKIN 1,2
В1 IRE 125 A 0,27 А 0,07
В2 IRE 125 A 0,27 А 0,07
В3 IRE 125 A 0,27 А 0,07
Примечание двигатели на валу с вентиляторами
3. Воздухонагреватели
Обозначение Данные Тип/модель Схема обвязки Опробование теплообменников на рабочее давление
П1 электрич PBER40x20/9 9 кВт
Примечание ________________________________________________________________________
___________________________________________________________________________________
4. Фильтры
Обозначение Данные Наименование № Сопротивление Па Расход воздуха м.куб. час
П1 стандарт EU3 80 1040
Примечание ________________________________________________________________________
___________________________________________________________________________________
В. Расход воздуха по помещениям
Номер мерного сечения Наименование помещений Расход воздуха м. куб. час Невязка, % по проекту отклонения от показателей
П В П В
проект Серверная 217 0 +17% переток
проект Приемная-офис 1214 904 +10% +1%
проект Операторская 647 203 +90% +90%
проект Переговорная 1620 767 +10% +3%
проект Кабинет 1 1213 306 +120% +160%
проект Холл кухня 120+переток 567 +20% +62%
проект с/у 0 197 переток +97%
проект с/у 0 224 переток +124%
проект Кабинет 2 80 0 0% переток
Примечание ________________________________________________________________________
Принят расход с поправкой-вычетом на воздухообмен канальных кондиционеров на рециркуляцию
Замеры велись на максимальной скорости вращения вытяжек, при работающих канальных
кондиционерах
Представитель заказчика Селюн Д. ____________________________________________
Представитель проектной организации Ремизова И. ____________________________________
Представитель монтажной организации Прыгунов А.

НАВЫКИ МОНТАЖНИКА ВЕНТИЛЯЦИИ

Монтажник систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации, код 14635, 3-й разряд

должен знать:

  • способы укрупнительной сборки узлов;
  • правила пользования механизированным инструментом;
  • типы креплений воздуховодов и фасонных частей;
  • простые такелажные приспособления и правила пользования ими;
  • условные обозначения, применяемые в монтажных проектах;
  • устройство электрического и пневматического инструмента и правила пользования ими;
  • сортамент применяемых материалов;
  • способы выполнения несложных монтажных работ;
  • правила чтения чертежей;
  • правила безопасности труда, производственной санитарии и пожарной безопасности.

должен уметь:

  • производить перерезку и перерубку профильной стали;
  • выполнять натяжку сетки по стержням и крючьям рамок, ячеек масляных фильтров и каркасов насадок;
  • выполнять пригонку простых соединений;
  • производить укрупнительную сборку узлов при помощи ручных и механизированных инструментов;
  • сверлить или пробивать отверстия в конструкциях;
  • производить установку креплений, заделку кронштейнов;
  • собирать фланцевые и бесфланцевые соединения вентиляционных деталей и оборудования при помощи электрического и пневматического инструмента;
  • затачивать и заправлять применяемые инструменты, пользоваться необходимыми приспособлениями, измерительными инструментами и приборами;
  • выполнять простейшие такелажные работы при монтаже оборудования;
  • составлять эскизы и читать чертежи на выполнение простых слесарных работ при монтаже вентиляционного оборудования;
  • соблюдать правила безопасности труда, электро- и пожарной безопасности.

Программа обучения

  1. Экономика отрасли и предприятия
  2. Материаловедение
  3. Черчение (чтение чертежей, строительных схем)
  4. Специальная технология

Гигиена труда, производственная санитария и профилактика травматизма. Охрана труда, пожарная безопасность и электробезопасность. Сборка укрупненных узлов вентиляционных систем и кондиционирования. Электрический и пневматический инструмент. Технология выполнения несложных монтажных работ систем вентиляций, кондиционирования воздуха, пневмотранспорта и аспирации. Охрана окружающей среды

Монтажник систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации, код 14635, 4-й разряд

должен знать:

  • технологи монтажа воздуховодов и оборудования средней сложности;
  • устройство монтажных поршневых пистолетов и правила работы с ними;
  • правила монтажа заслонок с ручным и механическим приводом, обратных клапанов, шиберов, дроссель-клапанов, легких вставок, дефлекторов;
  • способы строповки и перемещения грузов, пользования механизированным такелажным оборудованием;
  • устройство монтируемого оборудования;
  • правила чтения чертежей и схем;
  • правила безопасности труда, производственной санитарии и пожарной безопасности.

должен уметь:

  • собирать дефлекторы заводского изготовления;
  • монтировать гермодвери, шибера, заслонки, воронки, кожухи, дефлекторы, зонты, мягкие вставки и виброизоляторы и другие узлы систем;
  • устанавливать постаменты, рамы и площадки под калориферы, вентиляторы и другое вентиляционное оборудование без выверки;
  • монтировать огнезадерживающие лепестковые и автоматические обратные клапаны;
  • устанавливать ограждения движущихся частей оборудования, неподвижные жалюзийные решетки;
  • монтировать системы вентиляции средней сложности с подгонкой и закреплением элементов;
  • выполнять разборку и сборку отдельных узлов оборудования при ревизии;
  • производить разметку мест установки креплений;
  • крепить конструкции при помощи монтажного поршневого пистолета;
  • комплектовать воздуховоды и фасонные части по бланкам;
  • монтировать воздуховоды из винипласта на бандажном и реечном соединениях стекловолокна и металлопласта;
  • составлять эскизы и читать чертежи;
  • соблюдать правила безопасности труда, электро- и пожарной безопасности.

Программа обучения

  1. Экономика отрасли и предприятия
  2. Материаловедение
  3. Черчение (чтение чертежей, строительных схем)
  4. Специальная технология

Гигиена труда, производственная санитария и профилактика травматизма. Охрана труда, пожарная безопасность и электробезопасность. Подготовка производства монтажных работ. Оборудование, механизмы и приспособления, применяемые при монтаже деталей и узлов. Такелажные и стропальные работы. Способы и правила выполнения такелажных и стропальных работ. Грузоподъемные и транспортные машины. Средства подмащивания. Монтаж систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации. Охрана окружающей среды.

Монтажник систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации, код 14635, 5-й разряд

должен знать:

  • способы проверки деталей и узлов оборудования;
  • допуски и посадки при сборке деталей;
  • технологию монтажа сложных систем и оборудования;
  • номера и типы осевых и центробежных вентиляторов, кондиционеров, фильтров, циклонов, скрубберов;
  • типы воздухораспределителей и способы их установки;
  • правила разборки и сборки вентиляторов до № 6, 5;
  • правила пользования технической документацией по организации и производству монтажных работ;
  • правила сдачи в эксплуатацию сложного оборудования;
  • правила безопасности труда, производственной санитарии и пожарной безопасности.

должен уметь:

  • монтировать кондиционеры всех типов из отдельных готовых камер, секций и узлов;
  • производить выверку постаментов, рам и площадок под калориферы, вентиляторы и другое вентиляционное оборудование, систем вентиляции;
  • подгонять по месту элементы монтируемых систем;
  • изготавливать по месту патрубки и переходы;
  • устанавливать подвижные жалюзийные решетки;
  • монтировать вентиляторы до № 6, 5, проверять их балансировку;
  • монтировать механизмы для открывания фрамуг;
  • выполнять натягивание текстропных ремней на шкивы вентиляторов и электродвигателя с центрированием шкивов;
  • монтировать панельные вентиляционные блоки на защелочном шве;
  • монтировать выхлопные шахты на кровле здания с проходом через кровлю;
  • монтировать воздухораспределители, местные отсосы, обеспыливающие агрегаты, ячейковые фильтры и шумоглушители;
  • выверять системы вентиляции из винипласта, стекловолокна и металлопласта;
  • выполнять проверку комплектности монтируемого оборудования, осуществляя его отбраковку по чертежам и спецификациям;
  • соблюдать правила безопасности труда, электро- и пожарной безопасности.

Программа обучения

  1. Экономика отрасли и предприятия
  2. Черчение (чтение чертежей, строительных схем)
  3. Допуски и технические измерения
  4. Специальная технология

Гигиена труда, производственная санитария и профилактика травматизма. Охрана труда, пожарная безопасность и электробезопасность. Подготовка производства монтажных работ. Оборудование, механизмы, приспособления и инструменты, применяемые при монтаже сложных систем. Оборудование, механизмы, приспособления и инструменты, применяемые при монтаже особо сложных систем. Техническая документация по организации и производству монтажных работ. Монтаж систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации. Монтаж особо сложных систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации с внедрением автоматизированных систем управления монтажными работами. Охрана окружающей среды.

Монтажник систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации, код 14635, 6-й разряд

должен знать:

  • способы разбивки монтажных осей и высотных отметок;
  • принципы особо сложных работ монтируемых систем и их элементов;
  • правила опробования, сборки и разборки, оснастки, пуска, регулировки и комплексного испытания смонтированного особо сложного оборудования и систем вентиляции;
  • правила выполнения эскизов и монтажных схем;
  • способы аэродинамических испытаний особо сложных вентиля¬ционных систем;
  • способы наладки особо сложного оборудования;
  • правила безопасности труда, производственной санитарии и пожарной безопасности.

должен уметь:

  • выполнять эскизы и монтажные схемы;
  • производить замеры с натуры;
  • производить разбивку осей установки воздуховодных систем и оборудования;
  • монтировать кондиционеры всех типов со сборкой секций, ка¬мер и узлов из отдельных деталей; приточных камер и особо сложных воздуховодных систем;
  • монтировать вентиляторы более № 6, 5, циклоны, скрубберы, фильтры рулонные и рукавные;
  • проверять работу и регулировать смонтированную систему и оборудование;
  • производить балансировку вентиляторов с проверкой на ходу;
  • выполнять разметку сложных переходов для изготовления по месту;
  • производить аэродинамические испытания воздуховодных систем;
  • соблюдать правила безопасности труда, электро- и пожарной безопасности.

Программа обучения

  1. Экономика отрасли и предприятия
  2. Черчение (чтение чертежей, строительных схем)
  3. Допуски и технические измерения
  4. Специальная технология

Гигиена труда, производственная санитария и профилактика травматизма. Охрана труда, пожарная безопасность и электробезопасность. Подготовка производства монтажных работ. Оборудование, механизмы, приспособления и инструменты, применяемые при монтаже сложных систем. Оборудование, механизмы, приспособления и инструменты, применяемые при монтаже особо сложных систем. Техническая документация по организации и производству монтажных работ. Монтаж систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации. Монтаж особо сложных систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации с внедрением автоматизированных систем управления монтажными работами. Охрана окружающей среды.

ПЕРЕЧЕНЬ ВОПРОСОВ К ЗАКАЗЧИКУ ПО ПРОЕКТИРОВАНИЮ ВЕНТИЛЯЦИИ

Вопросы по проектированию.
Уважаемый ___________!
Прошу Вас ответить на несколько вопросов, относительно Вашего объекта, если вы не готовы ответить на какие либо вопросы точно, для первого приближения подойдут и примерные ответы. План помещений необходим, его можно нарисовать от руки, прислать по факсу или электронной почте. Если есть желание мы всегда готовы принять Вас у себя в офисе.

По разделу ОВ (Вентиляция).

1) Определить район строительства (город).
2) Расположение относительно сторон света или Генплан строительства.
3) Сводный план сетей (Для вновь возводимых и реконструируемых зданий)
4) Необходим план помещений в масштабе и с указанием высот.
5) Необходимы разрезы по зданию и фасады. (Для вновь возводимых и реконструируемых зданий)
6) Необходим план кровли и опалубочный чертеж стен. (Для вновь возводимых и реконструируемых зданий)
7) Необходимо указать назначение помещений (экспликация)
8) Необходима спецификация установленного оборудования бытового и промышленного (холодильники, печи, компьютеры, телевизоры, усилители, осветительные приборы и т.д.)
9) Желателен план потолков (фальш-потолков с высотами) и ригелей (плит) если есть.
10) Расчетное количество людей (персонал, посетители, жильцы).
11) Необходима нагрузка, тепловая мощность и вид источника тепла. (Перегретая вода, горячая вода, электроэнергия, пар)
12) Необходимо определить и согласовать места прохода наружной стены (кровли) для забора воздуха выше уровня земли на 2м.
13) Желательно определить параметры питающей воды если есть. (95/70, 130/70, 110/70, 65/70)
14) Установлена или планируется к установке система кондиционирования воздуха? Спецификация системы.

Наша компания готова выполнить проект систем микроклимата соответствующий всем действующим нормам, отвечающий современным требованиям по комфортности и бесшумности, и органично вписывающийся в архитектурные решения принятые по данному объекту. Мы также готовы осуществить поставку всего необходимого оборудования, выполнить монтаж и пусконаладочные работы.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПО ВЕНТИЛЯЦИИ

Термины и определения

Вентиляция — организованный обмен воздуха в помещениях для обеспечения параметров микроклимата и чистоты воздуха в обслуживаемой или рабочей зоне помещений в пределах допустимых норм.

Верхняя зона помещения — зона помещения, расположенная выше обслуживаемой или рабочей зоны.

Вредные вещества — вещества, для которых органами санэпиднадзора установлена предельно допустимая концентрация (ПДК).

Дисбаланс — разность расходов воздуха, подаваемого в помещение (здание) и удаляемого из него системами вентиляции с искусственным побуждением, кондиционирования воздуха и воздушного отопления.

Допустимые параметры микроклимата — сочетания значений показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущение дискомфорта, умеренное напряжение механизмов терморегуляции, не вызывающих повреждений или нарушений состояния здоровья.

Зона дыхания — пространство радиусом 0,5 м от лица работающего.

Индивидуальный тепловой пункт (ИТП) — пункт подключения и управления системами отопления, теплоснабжения вентиляционных установок и водоснабжения отдельных зданий к распределительным сетям городской тепловой сети и водопровода и учета количества тепловой энергии и теплоносителя.

Кондиционирование воздуха — автоматическое поддержание в помещениях всех или отдельных параметров микроклимата, как правило оптимальных, и чистоты воздуха в обслуживаемой или рабочей зоне помещений из условий комфортного состояния людей и (или) ведения технологического процесса.

Местный отсос — устройство для улавливания вредных и взрывоопасных газов, пыли, аэрозолей и паров (зонт, бортовой отсос, вытяжной шкаф, кожух-воздухоприемник и т.п.) у мест их образования (станок, аппарат, ванна, рабочий стол, камера, шкаф и т.п.), присоединяемое к воздуховодам систем местных отсосов и являющееся, как правило, составной частью технологического оборудования.

Место постоянного пребывания людей в помещении — место, где люди находятся более 2 ч непрерывно.

Микроклимат помещения — состояние внутренней среды помещения, характеризуемое следующими показателями:

— температура воздуха помещения;

— радиационная температура помещения;

— скорость движения воздуха в помещении;

— относительная влажность воздуха в помещении.

Многоэтажное здание — здание с числом этажей два и более.

Надежность — способность систем отопления, вентиляции и кондиционирования обеспечить в обслуживаемом помещении нормируемые параметры микроклимата и чистоту воздуха в пределах заданной обеспеченности в интервале расчетного времени (год, сезон и т.п.).

Отказ — нарушение в работе оборудования и (или) элементов систем отопления, вентиляции и кондиционирования воздуха, вызывающее отклонение параметров микроклимата в обслуживаемой или рабочей зоне в помещении от нормируемых.

Непостоянное рабочее место — место, где люди работают менее 2 ч в смену непрерывно или менее 50% рабочего времени.

Обеспеченность — накопленная вероятность (в среднем за 50 лет) в долях продолжительности года, когда температура наружного воздуха и его энтальпия не будут для холодного периода года ниже, а для теплого периода выше расчетных значений.

Обслуживаемая зона (зона обитания) — пространство в помещении, ограниченное плоскостями, параллельными ограждениям, на высоте 0,1 и 2,0 м над уровнем пола, но не ближе чем 1,0 м от потолка при потолочном отоплении; на расстоянии 0,5 м от внутренних поверхностей наружных стен, окон и отопительных приборов; на расстоянии 1,0 м от раздающей поверхности воздухораспределителей.

Оптимальные микроклиматические условия — сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции; обеспечивают ощущение теплового комфорта не менее чем у 80% людей, находящихся в помещении.

Отопление — поддержание в закрытых помещениях нормируемой температуры помещения.

Помещение, не имеющее выделений вредных веществ — помещение, в котором из технологического и другого оборудования выделяются в воздух вредные вещества в количествах, не создающих (в течение смены) концентраций, превышающих ПДК в воздухе рабочей зоны.

Помещение с постоянным пребыванием людей — помещение, в котором люди находятся не менее 2-х часов непрерывно или 6-и часов суммарно в течение суток.

Помещение с массовым пребыванием людей — помещение (залы и фойе театров, кинотеатров, залы заседаний, совещаний, лекционные аудитории, рестораны, вестибюли, кассовые залы, производственные и другие) с постоянным или временным пребыванием людей (кроме аварийных ситуаций) числом более 1 чел. на 1 м2 помещения площадью 50 м2 и более.

Помещения общественных зданий:

Помещения 1-ой категории. Помещения, в которых люди заняты умственным трудом, учебой.

Помещения 2-ой категории. Помещения, в которых люди в положении лежа и сидя находятся в состоянии покоя и отдыха.

Помещения 3-ей категории. Зрительные залы, в которых люди пребывают преимущественно в положении сидя, без верхней одежды.

Помещения 3-ей «а» категории. Зрительные залы, в которых люди пребывают преимущественно в положении сидя, в верхней одежде.

Помещения 3-ей «б» категории. Залы для занятий спортом, без зрителей.

Помещения 3-ей «в» категории. Залы совещаний, лекционные, актовые, читальные, предприятий общественного питания, пассажирские.

Помещения 4-ой категории. Помещения с временным пребыванием людей (вестибюли, гардеробные, коридоры, лестницы, санузлы, курительные, кладовые).

Постоянное рабочее место — место, где люди работают более 2 ч непрерывно или более 50% рабочего времени.

Рабочая зона — пространство над уровнем пола или рабочей площадки высотой 2 м при выполнении работы стоя или 1,5 м — при выполнении работы сидя.

Резервная система вентиляции (резервный вентилятор) — система (вентилятор), предусматриваемая в дополнение к основным системам для автоматического ее включения при выходе из строя одной из основных систем.

Радиационная температура помещения — осредненная по площади температура внутренних поверхностей ограждений помещения и отопительных приборов.

Результирующая температура помещения (температура помещения) — температура окружающей среды (сочетание температуры внутренних поверхностей и воздуха помещения), в которой человек путем радиации и конвекции отдает столько же теплоты, что и в окружающей среде с одинаковой температурой воздуха и окружающих поверхностей при одинаковой влажности и скорости движения воздуха.

Ремонтопригодность — возможность восстанавливать надежность систем отопления, вентиляции и кондиционирования воздуха после ремонта или замены оборудования и его элементов.

Рециркуляция воздуха — подмешивание воздуха помещения к наружному воздуху и подача этой смеси в данное или другие помещения.

Система вентиляции, естественной — техническая установка, состоящая из конструктивных элементов, предназначенная для обеспечения в помещении заданной чистоты воздуха.

Система вентиляции, механической — техническая установка, состоящая из комплекта оборудования, связанного между собой конструктивными элементами, предназначенная для обеспечения в помещении заданной чистоты воздуха.

Система кондиционирования воздуха — техническая установка, состоящая из комплекта оборудования, связанного между собой конструктивными элементами, предназначенная для создания и автоматического поддержания в помещении или отдельной зоне обеспечения хотя бы одного показателя микроклимата и чистоты воздуха.

Система отопления — техническая установка, состоящая из комплекта оборудования, связанного между собой конструктивными элементами, предназначенная для получения, переноса и передачи заданного количества тепла в обогреваемое помещение.

Система местных отсосов — система местной вытяжной вентиляции, к воздуховодам которой присоединяются местные отсосы.

Скорость движения воздуха — осредненная по объему обслуживаемой зоны скорость движения воздуха.

Температура воздуха — осредненная по объему обслуживаемой зоны температура воздуха.

Теплый период года — период года, характеризующийся среднесуточной температурой наружного воздуха выше +8 °С.

Термическая нагрузка — электрическая мощность, расходуемая непосредственно на отопление помещения.

Узел ввода в здание (УВ) — узел ввода трубопроводов теплоснабжения в здание, в котором при отсутствии ИТП устанавливаются отсекающие задвижки и приборы учета количества тепловой энергии, теплоносителя и воды.

Узел управления (УУ) — узел подключения систем отопления здания (блок-секции) к распределительным сетям от ЦТП при непосредственном присоединении или с элеваторным узлом.

Холодный период года — период года, характеризующийся среднесуточной температурой наружного воздуха, равной +8 °C и ниже.

Центральный тепловой пункт (ЦТП) — пункт подключения систем тепловодоснабжения микрорайона (одного или группы зданий) к распределительным сетям городской тепловой сети и водопровода, управления системами отопления, теплоснабжения вентиляционных установок, установок водоснабжения и учета количества тепловой энергии, теплоносите

ПОЯСНЕНИЯ ТЕРМИНОВ, ВСТРЕЧАЮЩИХСЯ В СТАНДАРТЕ

Термин Пояснение
1 Производственные помещения Замкнутые пространства в специально предназначенных зданиях и сооружениях, в которых постоянно (по сменам) или периодически (в течение рабочего дня) осуществляется трудовая деятельность людей.
2 Рабочая зона Пространство, ограниченное по высоте 2 м над уровнем пола или площадки, на которых находятся места постоянного или непостоянного (временного) пребывания работающих
3 Рабочее место Место постоянного или временного пребывания работающих в процессе трудовой деятельности
4 Постоянное рабочее место Место, на котором работающий находится большую часть своего рабочего времени (более 50% или более 2 ч непрерывно). Если при этом работа осуществляется в различных пунктах рабочей зоны, постоянным рабочим местом считается вся рабочая зона
5 Непостоянное рабочее место Место, на котором работающий находится меньшую часть (менее 50% или менее 2 ч непрерывно) своего рабочего времени
6 Микроклимат производственных помещений Метеорологические условия внутренней среды этих помещений, которые определяются действующими на организм человека сочетаниями температуры, влажности, скорости движения воздуха и теплового излучения
7 Оптимальные микроклиматические условия Сочетания количественных показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают сохранение нормального теплового состояния организма без напряжения механизмов терморегуляции. Они обеспечивают ощущение теплового комфорта и создают предпосылки для высокого уровня работоспособности
8 Допустимые микроклиматические условия Сочетания количественных показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызывать преходящие и быстро нормализующиеся изменения теплового состояния организма, сопровождающиеся напряжением механизмов терморегуляции, не выходящим за пределы физиологических приспособительных возможностей. При этом не возникает повреждений или нарушений состояния здоровья, но могут наблюдаться дискомфортные теплоощущения, ухудшение самочувствия и понижение работоспособности
9 Холодный период года Период года, характеризуемый среднесуточной температурой наружного воздуха, равной +10°С и ниже
10 Теплый период года Период года, характеризуемый среднесуточной температурой наружного воздуха выше +10°С
11 Среднесуточная температура наружного воздуха Средняя величина температуры наружного воздуха, измеренная в определенные часы суток через одинаковые интервалы времени. Она принимается по данным метеорологической службы
12 Категория работ Разграничение работ по тяжести на основе общих энергозатрат организма в ккал/ч (Вт).
  Примечание. Характеристику производственных помещений по категориям выполняемых в них работ в зависимости от затраты энергии следует производить в соответствии с ведомственными нормативными документами, согласованными в установленном порядке, исходя из категории работ, выполняемых 50% и более работающих в соответствующем помещении
13 Легкие физические работы (категория I) Виды деятельности с расходом энергии не более 150 ккал (174 Вт).
  Примечание. Легкие физические работы разделаются на категорию Iа — энергозатраты до 120 ккал/ч (139 Вт) и категорию Iб — энергозатраты 121-150 ккал/ч (140-174 Вт).
  К категории Iа относятся работы, производимые сидя и сопровождающиеся незначительным физическим напряжением (ряд профессий на предприятиях точного приборо- и машиностроения, на часовом, швейном производствах, в сфере управления и т.п.).
  К категории Iб относятся работы, производимые сидя, стоя или связанные с ходьбой и сопровождающиеся некоторым физическим напряжением (ряд профессий в полиграфической промышленности, на предприятиях связи, контролеры, мастера в различных видах производства и т.п.)
14 Средней тяжести физические работы (категория II) Виды деятельности с расходом энергии в пределах 151-250 ккал/ч (175-290 Вт).
  Примечание. Средней тяжести физические работы разделяют на категорию IIа — энергозатраты от 151 до 200 ккал/ч (175-232 Вт) и категорию IIб — энергозатраты от 201 до 250 ккал/ч (233-290 Вт).
  К категории IIа относятся работы, связанные с постоянной ходьбой, перемещением мелких (до 1 кг) изделий или предметов в положении стоя или сидя и требующие определенного физического напряжения (ряд профессий в механо-сборочных цехах машиностроительных предприятий, в прядильно-ткацком производстве и т.п.).
  К категории IIб относятся работы, связанные с ходьбой, перемещением и переноской тяжестей до 10 кг и сопровождающиеся умеренным физическим напряжением (ряд профессий в механизированных литейных, прокатных, кузнечных, термических, сварочных цехах машиностроительных и металлургических предприятий и т.п.)
15 Тяжелые физические работы (категория III) Виды деятельности с расходом энергии более 250 ккал/ч (290 Вт)
  Примечание. К категории III относятся работы, связанные с постоянными перемещениями, перемещением и переноской значительных (свыше 10 кг) тяжестей и требующие больших физических усилий (ряд профессий в кузнечных цехах с ручной ковкой, литейных цехах с ручной набивкой и заливкой опок машиностроительных и металлургических предприятий и т.п.)
16 Вредное вещество По ГОСТ 12.1.007-76
17 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны Концентрации, которые при ежедневной (кроме выходных дней) работе в течение 8 ч или при другой продолжительности, но не более 41 ч в неделю, в течение всего рабочего стажа не могут вызвать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений
18 Зона дыхания Пространство в радиусе до 50 см от лица работающего

КЛАССИФИКАЦИЯ, ХАРАКТЕРИСТИКИ ОБЛАСТЬ ПРИМЕНЕНИЯ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

В соответствии с Федеральным законом Российской Федерации от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (с учетом изменений, внесенных Федеральным законом Российской Федерации от 10 июля 2012 года № 117-ФЗ) и сводом правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» в системах механической вентиляции предусматриваются следующие типы клапанов: противопожарные нормально открытые клапаны в системах общеобменной вентиляции, кондиционирования и воздушного отопления в целях предотвращения проникания в помещения продуктов горения (дыма) во время пожара, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения (требуемый предел огнестойкости EI 15 … EI 90); противопожарные клапаны двойного действия в системах основной вентиляции помещений с газовым, аэрозольным или порошковым пожаротушением, используемых для удаления газов и дыма после пожара (требуемый предел огнестойкости не менее EI 15); противопожарные нормально закрытые клапаны в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения (требуемый предел огнестойкости EI 30 … EI 120); дымовые клапаны в системах вытяжной противодымной вентиляции (требуемый предел огнестойкости не менее E 30). В п.п. 3.8 и 3.9 СП 7.13130.2013 даны определения общего термина «клапан противопожарный» и терминов, характеризующих конкретные типы клапанов по их функциональному назначению: Клапан противопожарный: Автоматически и дистанционно управляемое устройство для перекрытия вентиляционных каналов или проемов ограждающих строительных конструкций зданий, имеющее предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности: нормально открытый (закрываемый при пожаре); нормально закрытый (открываемый при пожаре); двойного действия (закрываемый при пожаре и открываемый после пожара). Клапан дымовой: Клапан противопожарный нормально закрытый, имеющий предельное состояние по огнестойкости, характеризуемое только потерей плотности, и подлежащий установке непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах. Фактический предел огнестойкости противопожарных нормально открытых (НО), нормально закрытых (НЗ) и клапанов двойного действия (ДД) характеризуется буквами «EI», то есть потерей плотности и теплоизолирующей способности, и численным значением, соответствующим времени в минутах достижения одного их этих предельных состояний. Предел огнестойкости дымовых клапанов характеризуется только временем потери плотности «Е». Все типы противопожарных клапанов подлежат обязательной сертификации и испытаниям в соответствии с ГОСТ Р 53301-2013 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость». Режимы сертификационных испытаний противопожарных НО, НЗ, ДД и дымовых клапанов отличаются друг от друга, поэтому запись в сертификате с указанием предела огнестойкости по соответствующему режиму является подтверждением возможности применения клапана по указанному функциональному назначению. В сертификатах на НО клапаны согласно ГОСТ Р 53301-2013 должны быть указаны значения пределов огнестойкости клапанов для различных направлений возможного теплового воздействия на их конструкции, которые следует учитывать при выборе вариантов установки противопожарных НО клапанов в соответствии с требованием п. 6.11 СП 7.13130.2013. Область применения противопожарных клапанов во взрывобезопасном исполнении регламентируется «Техническим регламентом о требованиях пожарной безопасности», СП 7.13130.2013 и нормативными документами, устанавливающими требования взрывобезопасности. Дополнительно к сертификатам соответствия требованиям пожарной безопасности данные клапаны должны иметь сертификат соответствия требованиям взрывобезопасности и разрешение на их применение. ВНИМАНИЕ! Часть 2 ст. 138 «Технического регламента о требованиях пожарной безопасности» запрещает применение в системах вентиляции и кондиционирования противопожарных нормально открытых (ранее называемых огнезадерживающими) клапанов с пружинным приводом и тепловым замком (плавкой вставкой), так как такой привод не может управляться дистанционно и тепловой замок в составе привода является основным термочувствительным элементом, а не дублирующим, как того требует регламент. Согласно п. 7.19 СП 7.13130.2013 исполнительные механизмы (приводы) противопожарных нормально закрытых (в том числе дымовых) клапанов приточно-вытяжных систем противодымной вентиляции должны сохранять заданное положение заслонки клапана при отключении электропитания привода. Отличительной особенностью указанных систем, включающих, как правило, несколько клапанов с адресным управлением, является наличие двух заданных положений заслонки – «открыта» (например, на этаже пожара) и «закрыта» (на других этажах), которые должен обеспечить привод при любых вариантах отключения напряжения цепи питания, в том числе и аварийных. Требованию п. 7.19 удовлетворяют реверсивные электроприводы и пружинные приводы с электромагнитной защелкой (так называемые электромагнитные приводы), управляемые при пожаре подачей напряжения на привод. Эти приводы обеспечивают как открытое, так и закрытое заданные положения заслонок клапанов систем противодымной вентиляции при аварийном отключении электропитания. Электроприводы с возвратной пружиной, управляемые снятием напряжения с привода, требованию п. 7.19 не удовлетворяют, так как при аварийном отключении напряжения заслонки всех клапанов с такими приводами откроются, что приведет, например, к задымлению верхних этажей здания за счет естественной тяги.
