Секция пластинчатого рекуператора представлена шестью типоразмерами в двух исполнениях: секция R1 со встречным движением потоков приточного и вытяжного воздуха; секция R3 с однонаправленным движением потоков приточного и вытяжного воздуха. Передача теплоты происходит от теплого воздуха к более холодному через твердую стенку, разделяющую два потока воздуха. Поверхность теплообменника рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрестное движение приточного и вытяжного воздуха. КПД рекуперации достигает 70%. Все секции стандартно оснащены профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата с наружной резьбой G1 1/2” . На рекуператоре установлен внутренний обводной канал с воздушным клапаном, с помощью которого можно направить наружный воздух мимо теплообменной вставки для: защиты рекуператора от обмерзания; предотвращения нежелательной рекуперации (как правило, летом).

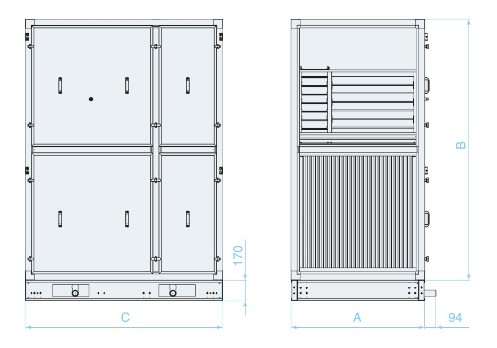

| Типоразмер | A, мм | B, мм | C, мм |
|---|---|---|---|
| 6 | 1100 | 2200 | 1625 |
| 7 | 1100 | 2600 | 2150 |
| 8 | 1320 | 2600 | 2150 |
| 12 | 1435 | 2900 | 2675 |
| 20 | 1660 | 3300 | 3725 |
| 25 | 2045 | 4100 | 3725 |
