Секция представлена шестью типоразмерами. Нагрев холодного приточного воздуха осуществляется за счет аккумуляции теплоты вытяжного воздуха на поверхности теплообменника с последующей ее отдачей. Поверхность теплообменника образована вращающимся барабаном из волнообразных алюминиевых лент. В роторных регенераторах возможен небольшой переток между потоками воздуха. Щеточное уплотнение, размещенное по ободу ротора и на линии раздела, снижает переток воздуха. Все секции стандартно оснащены поддоном с патрубком для отвода конденсата с наружной резьбой G1 1/2”. Вращение ротора осуществляется через ременную передачу трехфазным асинхронным двигателем. Двигатель подключается к внешнему частотному регулятору оборотов для достижения максимального КПД, а также при возникновении опасности замерзания конденсата на роторе теплообменника система автоматически снижает скорость вращения, что позволяет прогревать поверхности, на которых выпадает иней. Кроме того, при необходимости частотным регулятором оборотов можно ограничить степень теплоутилизации.
Важно!
Максимальный КПД достигается при встречном направлении потоков приточного и вытяжного воздуха. Эффективность до 85%.

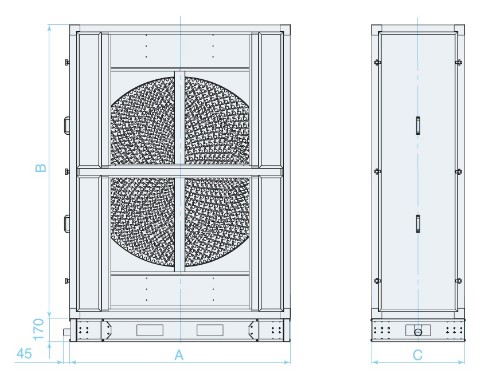

| Типоразмер | A, мм | B, мм | C, мм |
|---|---|---|---|
| 6 | 1615 | 2200 | 680 |
| 7 | 1825 | 2600 | 980 |
| 8 | 1975 | 2600 | 840 |
| 12 | 2255 | 2900 | 980 |
| 20 | 2610 | 3300 | 1100 |
| 25 | 3005 | 4100 | 1100 |
