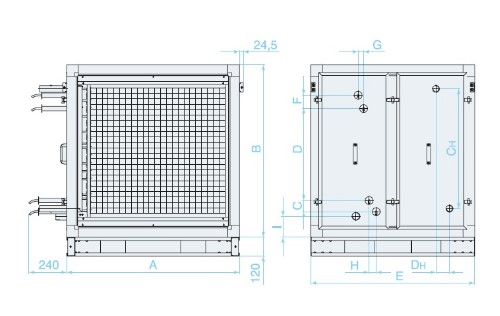

| A, мм | B, мм | CН, мм | C, мм | DН, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2-рядные | 3-рядные | ||||||||||
| 1100 | 722 | 735 | 722 | 85 | 85 | 530 | 1100 | 85 | 45 | 45 | 135 |
| 1100 | 972 | 985 | 972 | 85 | 85 | 790 | 1100 | 85 | 45 | 45 | 115 |
| 1320 | 985 | 985 | 985 | 85 | 85 | 790 | 1100 | 85 | 45 | 45 | 115 |
| 1435 | 1152 | 1060 | 1152 | 85 | 85 | 905 | 1100 | 85 | 45 | 45 | 115 |
| 1660 | 1355 | 1355 | 1355 | 85 | 85 | 1130 | 1100 | 85 | — | 58 | 115 |
| 2045 | 1740 | 1740 | 1740 | 85 | 85 | 1515 | 1100 | 85 | — | 68 | 115 |
| 2485 | 1685 | 1685 | 1685 | 85 | 100 | 1515 | 1100 | 85 | 70 | 30 | 115 |
| 2485 | 2125 | 2100 | 2100 | 85 | 125 | 1955 | 1100 | 85 | 80 | 35 | 115 |
