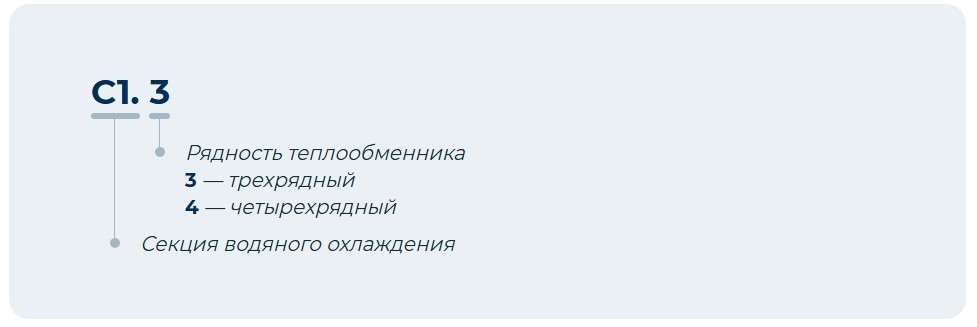

Секция представлена восемью типоразмерами, в каждом из которых доступны два исполнения: трехрядное и четырехрядное. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды. Все секции оснащены профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата. Теплообменник с поддоном и каплеуловителем расположен на специальных направляющих, что позволяет легко извлекать его из корпуса.

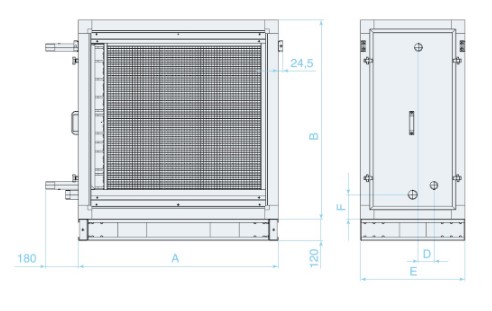

| Типоразмер | A, мм | B, мм | D, мм | E, мм | F, мм | Резьбовое соединение | Заправочный объем, л | ||
|---|---|---|---|---|---|---|---|---|---|
| 3-рядные | 4-рядные | 3-рядные | 4-рядные | ||||||
| 6 | 1100 | 1100 | 85 | 575 | 135 | G1 1/2″ | G1 1/2″ | 8,3 | 11 |
| 7 | 1100 | 1320 | 85 | 575 | 115 | G1 1/2″ | G1 1/2″ | 11,6 | 14,3 |
| 8 | 1320 | 1320 | 85 | 575 | 115 | G1 1/2″ | G2″ | 13,7 | 19,3 |
| 12 | 1435 | 1435 | 85 | 575 | 115 | G2″ | G2″ | 17,4 | 21,5 |
| 20 | 1660 | 1660 | 85 | 575 | 115 | G2″ | G2 1/2″ | 29,4 | 41,3 |
| 25 | 2045 | 2045 | 85 | 575 | 115 | G2 1/2″ | G3″ | 48,6 | 66,1 |
| 30 | 2485 | 2045 | 100 | 575 | 115 | G3″ | G3″ | 65,1 | 80,1 |
| 35 | 2485 | 2485 | 125 | 575 | 115 | G3″ | G4″ | 80,5 | 116,1 |
