Клапан обратный лепестковый (бабочка) предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов). Корпус обратного клапана изготовлен из оцинкованного стального листа. Лопатки изготовлены из листового алюминия. Автоматическое перекрытие каналов при выключении вентилятора осуществляется подпружиненными лопастями. Крепление с воздуховодами и другими элементами системы осуществляется при помощи быстроразъёмных хомутов. Монтаж клапанов можно осуществлять в любом положении.
Примечание
При необходимости установки клапана диаметром >315 мм, рекомендуем использовать клапан обратный круглый КО.

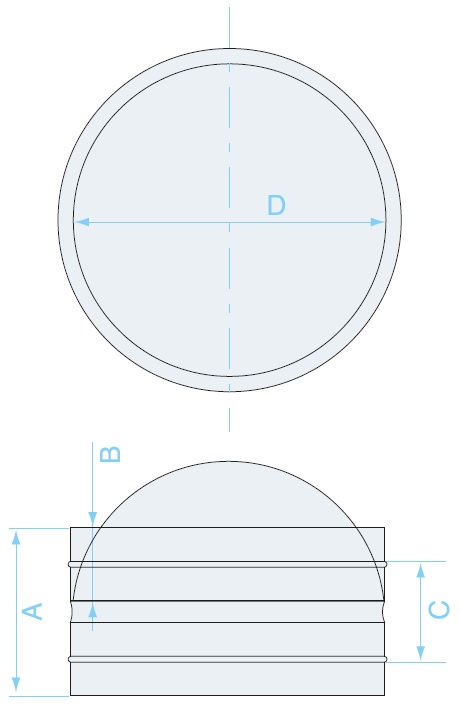

| Модель | А, мм | В, мм | C, мм | D, мм | Масса, кг |
|---|---|---|---|---|---|
| КОл 100 | 105 | 60 | 45 | 100 | 0,16 |
| КОл 125 | 105 | 60 | 45 | 125 | 0,25 |
| КОл 160 | 105 | 60 | 45 | 160 | 0,35 |
| КОл 200 | 105 | 60 | 45 | 200 | 0,55 |
| КОл 250 | 130 | 70 | 50 | 250 | 0,71 |
| КОл 315 | 130 | 70 | 50 | 315 | 0,91 |
