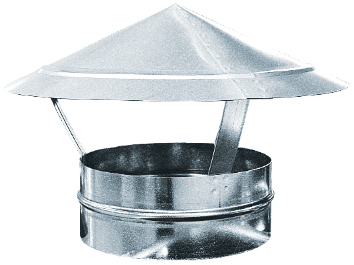

Зонт предназначен для защиты наружной части воздуховода от попадания в систему атмосферных осадков.
Примечание

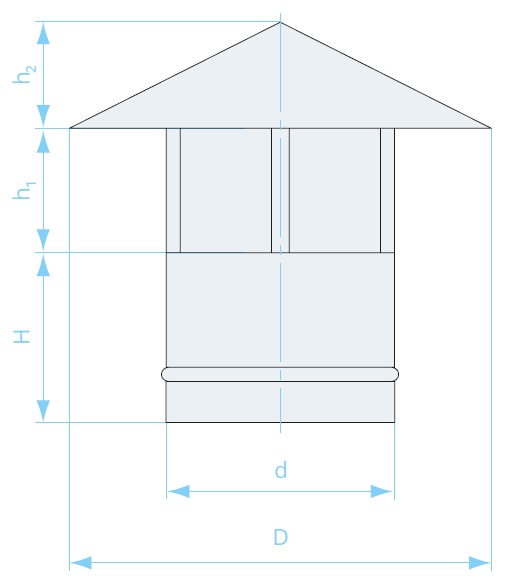

По специальному заказу возможно изготовление зонтов любого исполнения, в томчисле с защитной сеткой (исполнение «C»). В стандартном зонте h₁=D/4.
| d, мм | D, мм | S, м2 | m, кг | t, мм |
|---|---|---|---|---|
| 100 | 200 | 0,07 | 0,46 | 0,55 |
| 125 | 250 | 0,1 | 0,69 | |
| 160 | 300 | 0,13 | 0,93 | |
| 200 | 350 | 0,18 | 1,25 | |
| 250 | 450 | 0,24 | 1,9 | 0,7 |
| 280 | 500 | 0,32 | 2,22 | |
| 315 | 500 | 0,35 | 2,92 | |
| 355 | 600 | 0,48 | 4,4 | |
| 400 | 700 | 0,61 | 5,38 | |
| 450 | 750 | 0,69 | 6,29 | |
| 500 | 800 | 0,8 | 8,01 | |
| 560 | 900 | 1 | 9,76 | |
| 630 | 1000 | 1,37 | 15,15 | 1,0 |
| 710 | 1150 | 1,51 | 17 | |
| 800 | 1300 | 2,07 | 19,2 | |
| 900 | 1500 | 2,9 | 23,1 | |
| 1000 | 1700 | 3,3 | 31,28 | |
| 1120 | 1850 | 3,9 | 37,53 | |
| 1250 | 2000 | 4,8 | 46,2 |
